Trong các công trình hiện đại, cửa không chỉ cần đáp ứng yêu cầu đóng mở thông thường. Người dùng ngày càng quan tâm đến độ êm, khả năng mở rộng và sự ổn định khi vận hành. Từ nhu cầu đó, Kögen giới thiệu cửa trượt quay 3 ray inox với cấu hình 3 cánh và 6 cánh. Điểm nổi bật của dòng cửa này là hệ bánh xe Metro kết hợp ray inox và bộ chuyển đổi Jingchen thế hệ mới.
Hệ bánh xe Metro đảm nhiệm chuyển động trượt của từng cánh. Bộ chuyển đổi Jingchen hỗ trợ quá trình chuyển từ trượt sang quay và ngược lại. Khi các bộ phận được lắp đặt đồng bộ, cánh cửa có thể vận hành nhẹ nhưng vẫn giữ được cảm giác đầm chắc.
Kögen phát triển dòng 3 ray với hai phiên bản để người dùng lựa chọn là hệ cửa trượt quay Slim bản cánh 3525 và hệ cửa trượt quay bản cánh 3586. Cả hai đều có cấu hình 3 cánh và 6 cánh, phù hợp với nhiều kích thước ô cửa khác nhau.

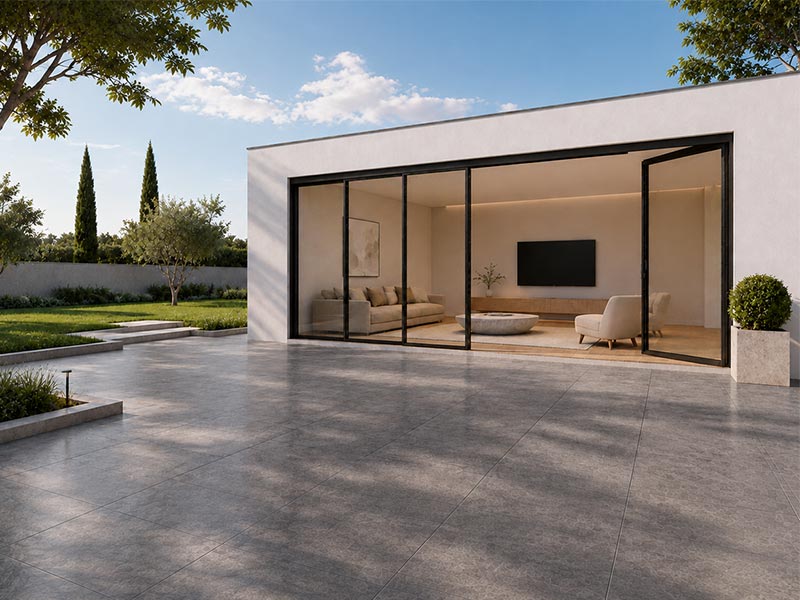

Kögen giới thiệu hệ bánh xe Metro trên dòng cửa trượt quay 3 ray
Dòng cửa trượt quay hệ 3 ray inox Kögen được phát triển với hai cấu hình chính là 3 cánh và 6 cánh. Hệ 3 ray cho phép các cánh di chuyển theo từng đường ray trước khi được gom về vị trí chuyển đổi. Sau bước này, cánh có thể quay mở theo phương án thiết kế.
Cơ chế trên giúp bộ cửa kết hợp được hai kiểu vận hành trên cùng một hệ thống. Khi sử dụng hằng ngày, người dùng có thể chỉ mở một phần cửa. Khi cần lối đi rộng hơn, các cánh có thể được trượt gom rồi quay mở.
Để chuyển động trượt diễn ra ổn định, Kögen sử dụng hệ bánh xe Metro kết hợp với ray inox. Bánh xe chịu tải trực tiếp từ từng cánh và di chuyển liên tục trong quá trình sử dụng. Do đó, cấu hình bánh xe ảnh hưởng rõ đến độ nhẹ tay và độ ổn định của cửa.
Hai phiên bản 3525 và 3586 hướng đến những yêu cầu khác nhau về thiết kế và kích thước cánh. Tuy nhiên, khả năng vận hành vẫn phụ thuộc nhiều vào việc lựa chọn đúng bánh xe Metro. Đây cũng là một trong những điểm Kögen chú trọng khi phát triển dòng cửa mới.
Hệ Metro 4 bánh và 8 bánh được lựa chọn theo chiều rộng cánh
Kögen cung cấp hai cấu hình bánh xe Metro gồm hệ 4 bánh và hệ 8 bánh. Cả hai đều được thiết kế cho tải trọng khoảng 60 đến 80 kg trên mỗi cánh. Việc lựa chọn loại nào phụ thuộc chủ yếu vào chiều rộng thực tế của cánh cửa.
Với cánh rộng từ 1 m trở xuống, Kögen sử dụng hệ Metro 4 bánh. Với cánh rộng trên 1 m, hệ Metro 8 bánh là phương án phù hợp hơn. Cách phân chia này giúp bộ bánh xe tương thích với kích thước của từng cánh.
Đối với cửa nhôm trượt quay 3 ray inox, chiều rộng từng cánh cần được xác định ngay từ bước lên phương án. Không nên chỉ căn cứ vào tổng chiều rộng ô cửa. Một ô cửa rộng có thể chia thành 3 cánh hoặc 6 cánh. Sau khi chia cánh, kỹ thuật mới xác định chính xác hệ bánh xe cần sử dụng.
Ví dụ, cánh rộng 950 mm nằm trong nhóm từ 1 m trở xuống. Trường hợp này phù hợp với hệ Metro 4 bánh. Nếu cánh rộng 1.050 mm, kích thước đã vượt mốc 1 m. Khi đó, cấu hình Metro 8 bánh sẽ được lựa chọn.
Số lượng bánh nhiều hơn không đồng nghĩa luôn tốt hơn. Hệ 4 bánh và 8 bánh được Kögen phát triển cho những khoảng kích thước khác nhau. Quan trọng nhất là lựa chọn đúng cấu hình dựa trên kích thước và tải trọng thực tế.
Ngoài chiều rộng, chiều cao cánh và loại kính cũng cần được xem xét. Những yếu tố này ảnh hưởng trực tiếp đến tổng tải trọng. Vì vậy, phương án cuối cùng vẫn cần được tính theo từng bộ cửa cụ thể.
Hệ bánh xe Metro góp phần tạo cảm giác trượt êm, đầm chắc
Một bộ cửa vận hành êm không chỉ phụ thuộc vào số lượng bánh xe. Với cửa nhôm trượt quay 3 ray dùng ray inox, hệ Metro làm việc đồng bộ với ray, gioăng giảm chấn và bộ chuyển đổi. Mỗi bộ phận đảm nhiệm một vai trò riêng trong quá trình đóng mở.
Hệ bánh xe Metro chịu tải từ cánh và thực hiện chuyển động trượt. Ray inox tạo đường dẫn cho bánh xe trong suốt hành trình di chuyển. Khi ray được lắp đúng cao độ và đúng vị trí, bánh xe có điều kiện vận hành ổn định hơn.
Cấu hình phù hợp giúp hạn chế tình trạng cánh bị rung hoặc tạo cảm giác nặng tay khi trượt. Đây là yếu tố đặc biệt quan trọng với bộ cửa có nhiều cánh. Người dùng có thể phải thực hiện thao tác trượt và gom cánh nhiều lần trong ngày.
Kögen còn trang bị gioăng giảm chấn tại các vị trí cần thiết. Gioăng giúp giảm lực va chạm khi các chi tiết tiếp xúc lúc đóng cửa. Nhờ đó, cánh vẫn có cảm giác chắc khi về vị trí đóng nhưng không bị quá cứng.
Trên cửa trượt quay 3 ray inox, độ êm vì thế là kết quả của nhiều thành phần làm việc cùng nhau. Bánh xe Metro đảm nhiệm chuyển động chính. Ray inox giữ hướng di chuyển. Gioăng hỗ trợ giảm va chạm. Bộ chuyển đổi đảm nhiệm bước chuyển từ trượt sang quay.
Khi các chi tiết này được lắp đặt đồng bộ, bộ cửa có thể duy trì cảm giác nhẹ khi thao tác. Đồng thời, cánh vẫn giữ được độ đầm cần thiết trong quá trình vận hành.

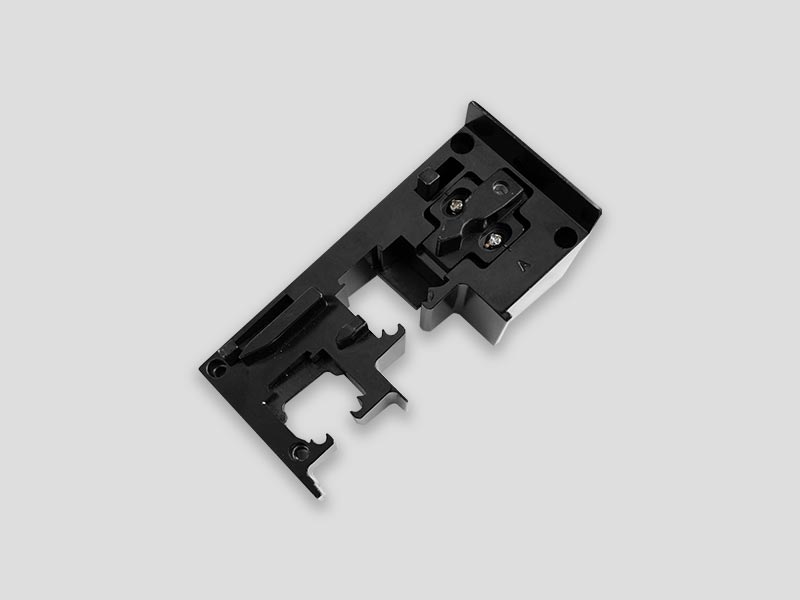

Bộ chuyển đổi Jingchen hỗ trợ chuyển từ trượt sang quay
Đặc trưng của cửa trượt quay nằm ở khả năng kết hợp hai trạng thái vận hành. Cánh trước tiên di chuyển theo phương ngang trên ray. Sau đó, cánh được đưa đến vị trí chuyển đổi để thực hiện thao tác quay mở.
Kögen sử dụng bộ chuyển đổi Jingchen thế hệ mới cho quá trình này. Khi cánh trượt đến đúng vị trí, bộ chuyển đổi hỗ trợ chuyển cơ chế từ trượt sang quay. Khi đóng cửa, quá trình vận hành được thực hiện theo chiều ngược lại.
Trên cửa trượt quay hệ 3 ray inox, bộ chuyển đổi có ảnh hưởng trực tiếp đến cảm giác khi đổi trạng thái. Một hệ chuyển đổi tốt cần hạn chế cảm giác vấp hoặc khựng khi cánh đi từ trượt sang quay.
Tuy nhiên, bộ chuyển đổi không làm việc riêng lẻ. Trước khi chuyển trạng thái, cánh phải được hệ bánh xe Metro đưa đến đúng vị trí. Nếu chuyển động trượt thiếu ổn định, quá trình chuyển sang quay cũng có thể bị ảnh hưởng.
Vì vậy, Kögen đồng bộ hệ bánh xe Metro với bộ chuyển đổi Jingchen trong cùng hệ cửa. Bánh xe đảm nhiệm hành trình trượt. Bộ chuyển đổi tiếp nhận cánh tại vị trí quy định và thực hiện bước chuyển cơ cấu.
Ngoài bộ chuyển đổi, hệ phụ kiện Jingchen còn có giảm chấn 2 chiều và chốt sập tự động ẩn trong cánh. Tay nắm CNC đúc nguyên khối cũng được sử dụng trên bộ cửa. Tuy nhiên, xét riêng khả năng vận hành, hệ Metro và bộ chuyển đổi là hai cụm ảnh hưởng trực tiếp nhất.
Sự phối hợp giữa hai bộ phận này giúp thao tác trượt và quay diễn ra liền mạch hơn. Đây cũng là một trong những điểm đáng chú ý trên dòng cửa mới của Kögen.
Cửa 3 ray Kögen có hai cấu hình 3 cánh và 6 cánh
Cửa trượt quay 3 ray inox Kögen được chia thành hai cấu hình chính gồm 3 cánh và 6 cánh. Việc lựa chọn số lượng cánh phụ thuộc vào kích thước ô cửa và yêu cầu sử dụng thực tế.
Với cấu hình 3 cánh, tổng thể bộ cửa gọn hơn. Phương án này phù hợp với những ô cửa có kích thước vừa phải. Ba cánh cùng hoạt động trên hệ 3 ray và có thể trượt gom trước khi quay mở.
Trong quá trình sử dụng hằng ngày, người dùng không nhất thiết phải mở toàn bộ cửa. Một phần cánh có thể được sử dụng cho lối đi thông thường. Khi cần mở rộng hơn, các cánh còn lại có thể tiếp tục được trượt và quay.
Cấu hình 6 cánh phù hợp hơn với những ô cửa có chiều rộng lớn. Việc chia thành 6 cánh giúp kiểm soát tốt hơn chiều rộng của từng cánh. Đây là yếu tố quan trọng khi lựa chọn bánh xe Metro.
Với cửa nhôm trượt quay 3 ray inox, một bộ 6 cánh không có nghĩa mỗi cánh phải sử dụng hệ 8 bánh. Việc lựa chọn vẫn dựa trên kích thước riêng của từng cánh. Nếu cánh rộng từ 1 m trở xuống, hệ 4 bánh vẫn là cấu hình phù hợp. Nếu rộng trên 1 m, hệ 8 bánh sẽ được tính đến.
Do đó, 3 cánh hay 6 cánh không nên được lựa chọn chỉ theo sở thích. Tổng kích thước ô chờ cần được chia sao cho từng cánh nằm trong khoảng phù hợp. Sau đó mới xác định hệ bánh xe và phụ kiện tương ứng.
Cách tính này giúp bộ cửa vừa đảm bảo tính thẩm mỹ, vừa giữ được sự ổn định trong quá trình vận hành.
Metro 8 bánh không phải lúc nào cũng tốt hơn Metro 4 bánh
Khi lựa chọn cửa, người dùng dễ nghĩ rằng nhiều bánh xe sẽ vận hành tốt hơn. Tuy nhiên, hệ Metro của Kögen được phân chia theo kích thước cánh. Hệ 4 bánh dành cho cánh rộng từ 1 m trở xuống. Hệ 8 bánh dành cho cánh rộng trên 1 m.
Do đó, việc chọn 8 bánh cho mọi bộ cửa là không cần thiết. Mỗi cấu hình đã có phạm vi ứng dụng riêng. Quan trọng hơn là kích thước từng cánh phải phù hợp với hệ bánh xe được lựa chọn.
Với cửa trượt quay 3 ray inox, tổng chiều rộng ô chờ chưa đủ để quyết định số bánh. Một mặt tiền rộng có thể được chia thành 6 cánh. Sau khi chia, mỗi cánh có thể vẫn dưới 1 m. Trường hợp này không nhất thiết phải sử dụng Metro 8 bánh.
Ngược lại, một bộ 3 cánh có thể tạo ra chiều rộng mỗi cánh trên 1 m. Khi đó, cấu hình 8 bánh sẽ phù hợp hơn. Đây là lý do bước chia cánh cần được thực hiện trước bước lựa chọn bánh xe.
Ngoài chiều rộng, tải trọng cũng cần được tính đến. Cả hai hệ Metro được sử dụng trong khoảng tải 60 đến 80 kg/cánh. Chiều cao cánh và loại kính sẽ tác động đến tổng khối lượng thực tế.
Việc lựa chọn bánh xe vì thế cần dựa trên một bộ thông số đầy đủ. Không nên chỉ căn cứ vào việc hệ nào có nhiều bánh hơn. Cấu hình đúng mới giúp cửa hoạt động đúng thiết kế.
Khi ray, bánh xe và bộ chuyển đổi được chọn đồng bộ, hành trình trượt sẽ ổn định hơn. Đây mới là yếu tố ảnh hưởng trực tiếp đến cảm giác sử dụng lâu dài.
Các phụ kiện phối hợp cùng hệ bánh xe Metro
Hệ bánh xe Metro là một phần quan trọng trong cơ cấu vận hành của cửa nhôm trượt quay 3 ray inox. Tuy nhiên, bộ cửa còn cần nhiều chi tiết khác để hoàn thiện quá trình trượt, chuyển trạng thái và đóng mở.
Đầu tiên là ray inox. Đây là bề mặt dẫn hướng trực tiếp cho hệ bánh xe Metro. Độ chính xác của ray ảnh hưởng đến hành trình di chuyển của cánh. Khi ray được lắp đúng, bánh xe có điều kiện vận hành đều hơn.
Tiếp theo là bộ chuyển đổi Jingchen thế hệ mới. Bộ phận này đảm nhiệm quá trình chuyển cánh từ trạng thái trượt sang quay. Sau khi cánh được bánh xe đưa đến đúng vị trí, cơ cấu chuyển đổi mới thực hiện bước tiếp theo.
Giảm chấn 2 chiều là phụ kiện hỗ trợ kiểm soát chuyển động ở những vị trí cần giảm lực va. Chi tiết này góp phần tạo cảm giác đóng mở nhẹ hơn. Chốt sập tự động được bố trí ẩn trong cánh, giúp hạn chế các chi tiết lộ ra ngoài.
Kögen còn trang bị tay nắm CNC đúc nguyên khối cho bộ cửa. Tay nắm vừa phục vụ thao tác sử dụng, vừa góp phần tạo sự đồng bộ về hình thức.
Điểm quan trọng nằm ở việc các phụ kiện này phải phối hợp với nhau. Hệ bánh xe không thể tạo ra toàn bộ trải nghiệm vận hành nếu ray hoặc bộ chuyển đổi không phù hợp. Ngược lại, bộ chuyển đổi tốt cũng cần cánh được đưa đến đúng vị trí.
Vì vậy, Kögen phát triển bộ cửa theo hướng đồng bộ từ ray, bánh xe đến cơ cấu chuyển đổi. Cách kết hợp này hướng đến cảm giác vận hành êm mượt, đầm chắc và hạn chế rung lắc trong quá trình sử dụng.
Kögen hướng đến trải nghiệm trượt gọn, quay rộng
Điểm đáng chú ý của dòng cửa mới không nằm ở một phụ kiện riêng lẻ. Giá trị chính đến từ cách Kögen kết hợp cơ chế trượt và quay trên cùng một bộ cửa.
Ở trạng thái sử dụng thông thường, các cánh có thể trượt trên hệ ray inox. Hệ bánh xe Metro giúp cánh di chuyển theo phương ngang. Khi cần mở rộng lối đi, cánh được đưa về vị trí chuyển đổi và quay mở.
Cách vận hành này tạo nên đặc trưng “trượt gọn, quay rộng”. Với bộ 3 cánh, người dùng có thể lựa chọn mức mở phù hợp cho nhu cầu hằng ngày. Với bộ 6 cánh, mặt tiền lớn có thể được chia thành nhiều cánh để kiểm soát kích thước tốt hơn.
Cửa trượt quay 3 ray inox Kögen còn hướng đến cảm giác “êm mượt, đầm chắc”. Đặc điểm này đến từ sự phối hợp giữa ray inox, hệ Metro, gioăng giảm chấn và bộ chuyển đổi Jingchen. Mỗi thành phần đảm nhiệm một phần trong toàn bộ hành trình vận hành.
Bánh xe giúp cánh trượt. Ray tạo đường dẫn. Bộ chuyển đổi xử lý bước từ trượt sang quay. Gioăng hỗ trợ giảm va chạm khi cửa về vị trí đóng.
Khi kích thước cánh được tính đúng, các bộ phận này có thể làm việc theo đúng cấu hình. Đây cũng là lý do Kögen phân chia rõ Metro 4 bánh và Metro 8 bánh theo chiều rộng cánh.
Thay vì chỉ tập trung vào khả năng mở rộng, dòng cửa 3 ray được phát triển theo hướng cân bằng giữa độ linh hoạt và cảm giác sử dụng. Đây là yếu tố quan trọng với những bộ cửa được đóng mở thường xuyên.
Kết luận
Kögen giới thiệu dòng 3 ray với hai cấu hình chính là 3 cánh và 6 cánh. Người dùng có thể lựa chọn hệ cửa trượt quay Slim bản cánh 3525 hoặc hệ cửa trượt quay bản cánh 3586. Hai phiên bản tiếp tục có lựa chọn trượt quay 1 chiều và trượt quay 2 chiều.
Một trong những điểm nổi bật của cửa trượt quay 3 ray inox là hệ bánh xe Metro. Kögen cung cấp Metro 4 bánh cho cánh rộng từ 1 m trở xuống. Với cánh rộng trên 1 m, hệ Metro 8 bánh được lựa chọn. Cả hai cấu hình làm việc trong khoảng tải trọng 60 đến 80 kg cho mỗi cánh.
Hệ bánh xe Metro kết hợp ray inox để thực hiện hành trình trượt. Bộ chuyển đổi Jingchen thế hệ mới tiếp tục đảm nhiệm bước chuyển từ trượt sang quay. Giảm chấn và gioăng hỗ trợ giảm va chạm trong quá trình sử dụng.
Vì vậy, một bộ cửa vận hành tốt không phụ thuộc riêng vào số lượng bánh xe. Kích thước cánh, tải trọng, ray và phụ kiện cần được lựa chọn đồng bộ. Khi các thông số được tính đúng, bộ cửa có thể duy trì cảm giác trượt nhẹ nhưng vẫn đầm chắc. Đây cũng là hướng Kögen theo đuổi với trải nghiệm “trượt gọn, quay rộng” trên dòng cửa 3 ray mới.
